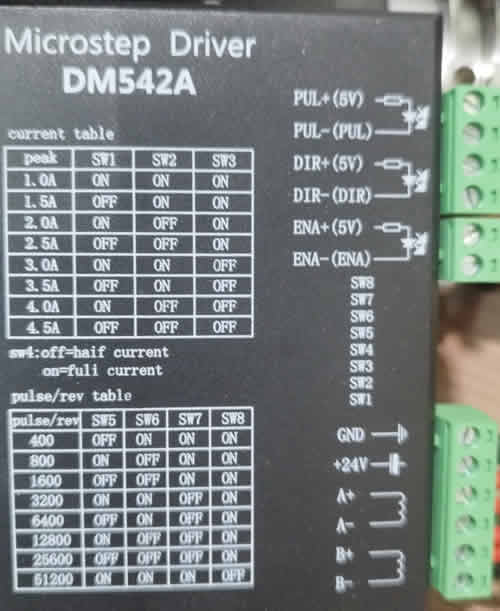

ВОПРОС: Доброго дня! Нужна ваша квалифицированная помощь. В подключении поворотного устройства. Cтанок jpt mopa m7 100w.приложил фото драйвера Microstep Driver DM542A и поворотного устройства Snowit Stepper Motor 60HS76-3504JA10-D12B-01.
ОТВЕТ:
1. Найти datasheet на шаговый двигатель.
2. В datasheet найти ток шагового двигателя
3. Микровыключателями из верхней таблицы на драйвере установить ток
4. Из второй таблицы установить деление шага можно 1600
5. В программе задать параметры деления шага с драйвера. Сколько импульсов на оборот.
При подключении надо учитывать тип ШД, есть 3 вида подключения:
- Differential Connection
- Common Anode TTL Connection
- Common Cathode TTL Connection
