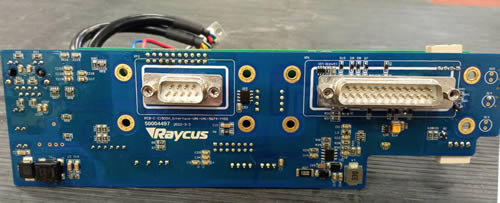

ВОПРОС: Доброго дня! Имеется проблема с лазером модели RAYCUS RFL C1500H: произошла протечка охлаждающей жидкости, которая не была вовремя замечена, и лазер вышел из строя. Как показало вскрытие, протечка произошла как в отсек, где расположен блок питания, так и во внешний отсек, где находится процессорная и интерфейсная платы.

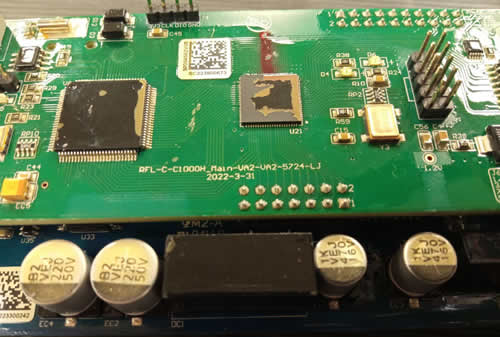

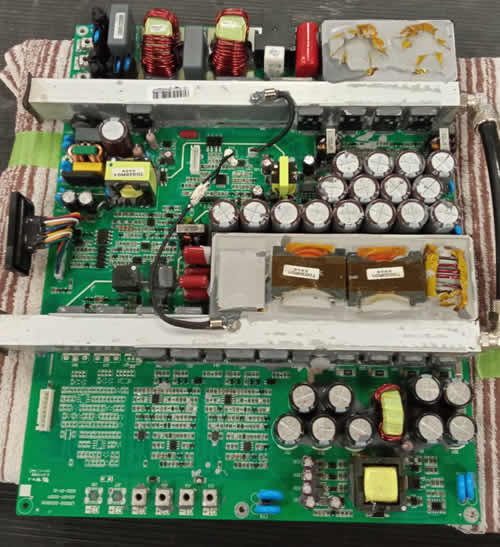

В отсеке блока питания было что-то вроде ржавого желе (видимо произошел еще и перегрев, и гликолевый хладагент разложился), а процессорная и интерфейсная платы были корродированы до такой степени, что на одном неиспользуемом разъеме съело пины подчистую.
Поскольку протекших лазеров было два (проблемы на обоих схожи), и один мне удалось восстановить, то я попытался вылечить и второй, но увы, ввиду отсутствия схем, мне это не удалось. На текущий момент лазер, при попытке подключения, выдает две ошибки: ошибка по питанию (ACDC) и ошибка по перегреву.

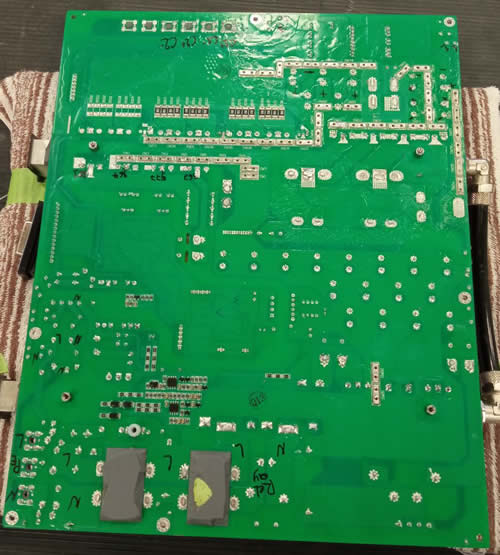

Метод исключения (путем перестановки управляющей электроники с нерабочего лазера на рабочий в нескольких комбинациях) показал, что проблемы скорее всего в плате блока питания и процессорной или коммутационной плате, или в них обеих, причем вероятно, на них пострадал какой-то компонент, но какой именно, я найти не смог.

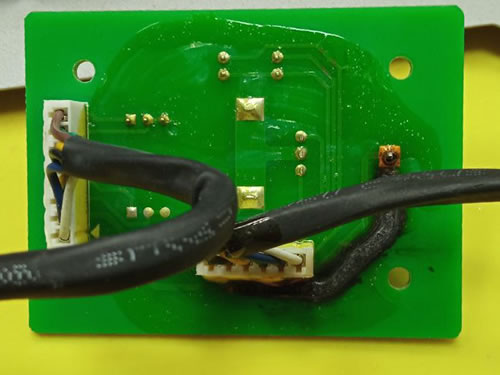

Кроме того, на индикаторной (?) платке выгорела дорожка вместе с текстолитом.
Сам источник излучения скорее всего не пострадал, т.к в какой-то из комбинаций электроники указка все-таки загоралась.
Фотографии прикладываю; если есть необходимость, могу отправить фотографии сразу после вскрытия; возможно, они смогут чем-то помочь.
Соответственно, хотел спросить; можете ли вы взять в ремонт эти платы, или продать что-нибудь на замену?
ОТВЕТ: Ремонт после неудачного ремонта крайне сложен, особенно после купания. Можно прислать лазерный источник для диагностики и, возможно, для ремонта.
