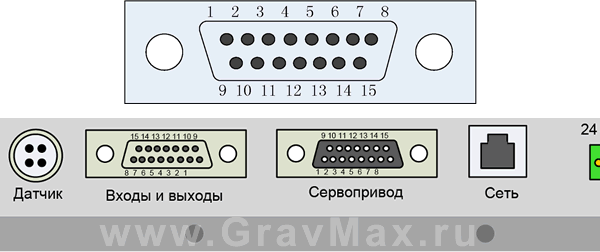

15-контактный штекер ввода-вывода
|
Контакт |
Определение сигнала |
Контак т |
Определение сигнала |
|
|
1 |
24 В (выход питания) |
9 |
IN7 (универсальный вход) |
|
|
2 |
IN8 (универсальный вход) |
10 |
IN9 (универсальный вход) |
|
|
3 |
OUT1 (резка на месте) |
11 |
OUT2 (сигнал удержания позиции) |
|
|
4 |
OUT3 (аварийный сигнал) |
12 |
OUT4 (прошивка на месте) |
|
|
5 |
IN1 (отслеживание резки) |
13 |
IN2 (переход в среднее |
|
|
6 |
IN3 (быстрый подъем) |
14 |
IN4 (остановка) |
|
|
7 |
IN5 (верхний предел) |
15 |
IN6 (нижний предел) |
|
|
8 |
0 В (заземление источника питания) |
Примечания:
1. Выходные порты (OUT1~OUT4) имеют открытый коллектор и подключаются к заземлению источника питания.
2. Для всех входных портов (IN1~IN6) рабочий уровень – низкий, и вход активируется при подключении входных портов к заземлению источника питания.
3. Когда режущая головка осуществит прошивку на месте, на выходе OUT4 появится сигнал длительностью 200 мс. Когда режущая головка достигнет высоты реза, на OUT1 будет выдан непрерывный сигнал.
